高功率电源模块、射频功放、LED 封装中常看到的参数里，为什么总会出现“氮化铝镀金基板”“AlN Ni/Au”之类的字样?氮化铝本身是绝缘陶瓷，为什么还要在上面“镀金”?这层金到底起什么作用?

　　一、先认清底座：氮化铝是一种什么陶瓷?

　　1. 高导热又绝缘的“底板材料”

　　氮化铝(AlN)是一种白色或浅灰色陶瓷，最大的特点是：

　　导热系数很高，常见烧结基板可达 170–230 W/m·K，优质产品甚至标称 250 W/m·K 级别;

　　同时保持很高的体电阻率和绝缘性能，是标准的电绝缘材料。

　　这让它非常适合做既要散热、又要绝缘的电子封装载体，比如功率模块基板、LED 基板、半导体设备用承载板等。

　　2. 电性能也很“电子友好”

　　与传统氧化铝陶瓷相比，氮化铝还有几项优势：

　　介电常数较低、介质损耗小，更适合高频、射频电路;

　　热膨胀系数与硅相近，芯片焊在上面，热冲击应力更小。

　　但要让芯片、电路真正“落地”在氮化铝上，还必须解决一个关键问题——在绝缘陶瓷表面做出可靠的金属走线和焊盘，这就离不开“镀金”等金属化工艺。

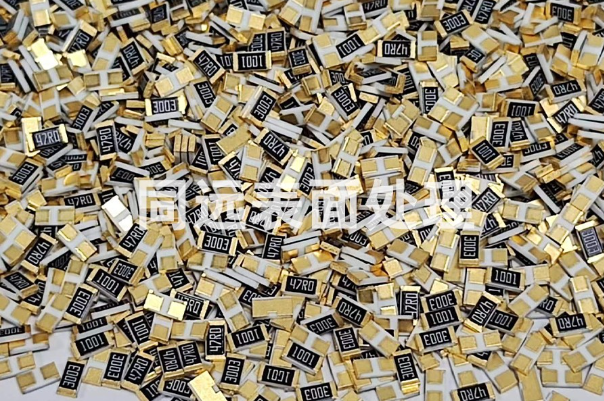

　　二、为什么要在氮化铝上“镀金”?

　　1. 给绝缘陶瓷加一层“导电皮肤”

　　氮化铝本身不导电，要把芯片焊上去、走线引出来，就需要在其表面形成金属图形(线路、焊盘、地平面等)。最常见的做法是：

　　先在 AlN 表面做一层金属化底层(如 TiW、Mo/Mn 等)，负责黏附和过渡;

　　再在其上镀一层高导电、易焊接、易键合的金属层，金就是常用的顶部金属。

　　2. 金的优势：不仅是“贵金属”这么简单

　　选择金(Au)作为表面层，主要看中几个特性：

　　导电性好、稳定性高：电阻低、接触电阻小，适合高频、高可靠连接;

　　抗氧化、抗腐蚀：金在空气中极难氧化，长期使用表面仍然可焊、可键合;

　　易焊接、易金丝键合：无论是软钎焊还是金丝/铝丝键合，Au/Ni/Au、TiW/Au 等体系都非常成熟。

　　对医疗设备、通信基站、电动车功率模块这种要求长寿命、少失效的场景来说，这些优点非常关键。

　　3. 典型应用场景

　　氮化铝镀金基板常见于：

　　IGBT / SiC / GaN 等功率模块和 DC-DC 转换器基板;

　　射频功放、微波功率器件、毫米波前端模块;

　　高亮度 LED、激光器封装基板;

　　半导体设备中的静电吸盘、加热板、散热底板等功能件表面电极。

　　三、“氮化铝镀金”的典型结构长什么样?

　　业内说的“氮化铝镀金”，通常指的是AlN 陶瓷基板 + 一套多层金属化体系，而不仅仅是一层单独的金。常见结构大致有两类：

　　1. 薄膜金属化体系

　　多用于精细电路、微波/射频基板：

　　先通过溅射等方式沉积一层粘附层，常见如 TiW(钛钨合金);

　　再沉积一层较薄的 Au(或 Cu，再加 Ni/Au);

　　随后通过光刻+蚀刻形成精细线路图形。

　　优点是线宽线距可以做到很细，适合微波电路、小型芯片载板等场景。

　　2. 厚膜 / Mo-Mn + Ni/Au 体系

　　多用于高可靠封装、气密封装基板：

　　在 AlN 上印刷 Mo/Mn 厚膜并高温共烧或烧结，使其与陶瓷牢固结合;

　　再在 Mo/Mn 上电镀 Ni 作为阻挡层与过渡层;

　　最外层电镀 Au，提供焊接、键合和防腐表面。

　　这种结构在密封封装、军工与航天器件中相当常见，特点是附着力强、耐高温、可实现气密焊封。

　　四、氮化铝镀金工艺流程概览

　　不同厂家工艺细节会有差异，但核心步骤大致包括：

　　1. 基板准备

　　氮化铝坯件烧结成板，磨削至目标厚度并精密研磨或抛光;

　　超声清洗、去油、活化处理，确保表面洁净、粗糙度适宜金属附着。

　　2. 金属化底层沉积

　　薄膜路线：真空溅射 TiW、Ti 等粘附层，再溅射初始导电层(如 Cu、Au);

　　厚膜路线：丝网印刷 Mo/Mn 等浆料，高温烧结使其与 AlN 共烧结合。

　　3. 图形化与线路形成

　　通过光刻(薄膜)或精密丝网印刷(厚膜)形成线路、焊盘图形;

　　对不需要金属的区域进行蚀刻或无印刷，保证图形边界清晰。

　　4. 镀金与厚度控制

　　通常先电镀 Ni 作为阻挡层(避免 Au 与基下材料互扩散、影响焊接)，再镀 Au;

　　依据用途，Au 厚度从几百纳米到数微米不等：

　　仅做键合 / 接触层，可薄一些;

　　需要反复焊接、承受较大电流的焊盘，则会做得更厚一些。

　　5. 检测与可靠性验证

　　进行金属附着力测试(剪切、拉脱);

　　检测镀层厚度、孔洞、针孔、起皮等缺陷;

　　做高温存储、冷热冲击、焊接可靠性等试验。

　　五、氮化铝镀金的关键性能指标

　　1. 导热与绝缘是否保持优势

　　氮化铝本身的热导率要达标(例如 ≥170 W/m·K);

　　金属化层的设计要尽量避免在散热路径上形成过厚、过多热阻层，特别是功率器件下方的区域。

　　2. 金属层的附着力与耐热冲击

　　金属层与 AlN 的附着力不足，会导致焊盘起皮、线路断裂;

　　在热循环过程中，金属 / 陶瓷界面要能承受反复膨胀收缩，而不产生裂纹和剥离。

　　3. 金层厚度与均匀性

　　金太薄，焊接次数受限，键合可靠性下降;

　　金太厚，成本大幅上升，还可能导致应力、翘曲问题;

　　表面厚度均匀性也影响焊膏印刷和键合质量。

　　4. 表面粗糙度与洁净度

　　线键合区域必须有合适的粗糙度和清洁度，才能获得足够的键合拉力;

　　对高频电路来说，表面粗糙度还会影响高频损耗。

　　六、典型应用场景：氮化铝镀金在哪些场合“物有所值”?

　　1. 高功率功率模块 / IGBT / SiC / GaN 器件封装

　　芯片产生大量热量，需要通过基板快速散出;

　　氮化铝提供高导热和绝缘，镀金层提供稳固的芯片焊盘与引线键合面，是目前高端功率模块常用的封装基板之一。

　　2. 微波、射频与毫米波模块

　　在 AlN 基板上做 TiW/Au 等薄膜线路，可实现低损耗微带线、功分器、滤波器等结构;

　　氮化铝的低介电损耗 + 金属线路的高导电性，有利于提升整机效率和线速。

　　3. LED 与光电封装

　　大功率 LED 芯片需要良好的散热通道;

　　在 AlN 基板表面做 Ni/Au 镀层，可直接焊芯片或做引线键合，同时保障反复回流焊的可靠性。

　　4. 半导体制造设备部件

　　氮化铝被广泛用作半导体设备中的加热盘、静电吸盘、射频电极基体等;

　　通过表面镀金或其它金属化，可以引出电极、形成加热线路或测温点。

　　七、从选材和采购角度看：如何选合适的氮化铝镀金方案?

　　在做器件封装或模块设计时，可以从几个维度与供应商沟通：

　　基板参数

　　AlN 热导率等级(如 170 / 200 / 230 W/m·K 等);

　　基板厚度、公差、翘曲度要求;

　　介电常数、介质损耗指标。

　　金属化体系

　　采用薄膜 TiW/Au，还是厚膜 Mo/Mn + Ni/Au;

　　是否需要局部加厚金层、局部铜层等特殊结构;

　　线路最小线宽线距和图形精度。

　　镀金厚度与焊接工艺匹配

　　主要是金丝键合还是焊膏回流、银烧结、钎焊等;

　　依据具体焊接方式确定合理的 Ni/Au 厚度和配比。

　　可靠性与质量体系

　　是否能提供附着力、热循环、焊接寿命等测试数据;

　　是否有面向汽车电子、医疗、通信行业的质量管理经验;

　　大批量供货的稳定性和一致性如何。
